Động cơ đốt trong là trái tim của hầu hết các loại xe ô tô hiện đại. Nó biến năng lượng hóa học của nhiên liệu thành năng lượng cơ học, giúp xe di chuyển. Việc hiểu rõ về cấu tạo và đặc biệt là phân loại động cơ đốt trong là điều quan trọng để đánh giá hiệu suất, khả năng vận hành cũng như mức độ thân thiện với môi trường của một chiếc xe. Các nhà sản xuất ô tô dựa vào những tiêu chí phân loại này để thiết kế và trang bị động cơ phù hợp cho từng dòng sản phẩm.
Phân loại Động cơ Đốt trong Theo Loại Nhiên liệu Sử dụng
Một trong những cách cơ bản và phổ biến nhất để phân loại động cơ đốt trong là dựa vào loại nhiên liệu mà chúng tiêu thụ. Quá trình đốt cháy nhiên liệu hóa thạch không liên tục bên trong các buồng đốt tạo ra công, và loại nhiên liệu quyết định nhiều đến nguyên lý đánh lửa và đặc tính vận hành của động cơ. Hai loại nhiên liệu được sử dụng rộng rãi nhất trong ngành công nghiệp ô tô là xăng và diesel.
Động cơ Xăng: Đặc điểm và Ưu nhược điểm
Động cơ xăng thường được chế tạo từ hợp kim nhôm, giúp giảm đáng kể trọng lượng tổng thể của xe. Các xi lanh trong động cơ xăng thường được thiết kế liền khối, góp phần tạo nên cấu trúc gọn gàng. Nguyên lý hoạt động của động cơ xăng dựa trên việc nén hỗn hợp không khí và nhiên liệu trong kỳ nén. Tại đúng thời điểm, bugi sẽ phát ra tia lửa điện, đốt cháy hỗn hợp này trong buồng đốt. Sự cháy lan nhanh tạo ra áp lực đẩy piston di chuyển. Mặc dù có trọng lượng nhẹ và khả năng đạt tốc độ vòng tua cao nhanh chóng, thanh truyền của động cơ xăng thường ngắn hơn so với động cơ diesel, điều này có thể ảnh hưởng đến mô-men xoắn ở vòng tua thấp và cảm giác “bốc” tức thời khi khởi hành hoặc tăng tốc.
Động cơ Diesel: Cấu tạo và Khả năng vận hành
Trái ngược với động cơ xăng, động cơ diesel thường được làm từ vật liệu bền bỉ hơn như gang, mang lại độ bền và khả năng chịu tải tốt hơn. Cấu trúc xi lanh của động cơ diesel thường sử dụng các ống lót rời, giúp việc thay thế và bảo trì trở nên thuận tiện hơn trong quá trình sử dụng lâu dài. Khi hoạt động, chỉ có không khí được nén bên trong xi lanh thông qua các kỳ nén. Do tỷ số nén rất cao (thường gấp 1.5 đến 2 lần động cơ xăng), không khí sẽ nóng lên đến nhiệt độ rất cao. Lúc này, nhiên liệu diesel cao áp được phun trực tiếp vào buồng đốt bằng kim phun. Khi gặp nhiệt độ thích hợp, nhiên liệu sẽ tự bốc cháy mà không cần bugi đánh lửa. Buồng đốt được thiết kế đặc biệt để quá trình cháy diễn ra mạnh mẽ và lan tỏa nhanh chóng. Nhờ tỷ số nén cao và cấu tạo bền vững với thanh truyền, trục khuỷu, piston, xi lanh được thiết kế dài và chắc chắn hơn, động cơ diesel mang lại mô-men xoắn cực đại lớn ở vòng tua thấp, tạo cảm giác mạnh mẽ, “lì đòn” và bền bỉ, rất phù hợp cho các dòng xe tải, xe bus hoặc các loại xe cần khả năng kéo tải nặng. Đây là lý do chính khiến động cơ diesel được ứng dụng rất phổ biến trong các phương tiện vận tải thương mại hiện nay.
Phân loại Theo Hoạt động của Piston (Chu kỳ làm việc)
Hoạt động của piston bên trong xi lanh là yếu tố cốt lõi tạo ra các chu kỳ làm việc của động cơ. Piston, cùng với xi lanh và nắp máy, tạo thành không gian buồng đốt. Piston nhận lực đẩy từ sự giãn nở của khí cháy và truyền lực này đến trục khuỷu thông qua thanh truyền. Đồng thời, piston cũng nhận lực từ trục khuỷu để thực hiện các quá trình nạp hỗn hợp (hoặc không khí), nén, cháy-giãn nở và thải khí cháy ra ngoài. Dựa vào số hành trình của piston để hoàn thành một chu kỳ công, người ta phân loại động cơ đốt trong thành động cơ 2 kỳ và động cơ 4 kỳ.
Động cơ 2 Kỳ: Nguyên lý và Hạn chế
Động cơ 2 kỳ hoàn thành một chu kỳ sinh công chỉ trong một vòng quay duy nhất của trục khuỷu, tương ứng với một lần di chuyển lên và một lần di chuyển xuống của piston. Điều này có nghĩa là quá trình nạp, nén, cháy-giãn nở và thải khí diễn ra chỉ trong hai hành trình piston. Ưu điểm nổi bật của động cơ 2 kỳ là cấu tạo đơn giản hơn, trọng lượng nhẹ và khả năng đạt công suất cao trên cùng dung tích xi lanh so với động cơ 4 kỳ, do mỗi vòng quay trục khuỷu đều có một lần sinh công. Tuy nhiên, nhược điểm cố hữu của động cơ 2 kỳ là việc các kỳ làm việc bị chồng chéo, dẫn đến hiệu suất sử dụng nhiên liệu không cao và lượng khí thải lớn, bao gồm cả khói trắng do phải pha nhớt vào xăng để bôi trơn các chi tiết. Việc bôi trơn bằng hỗn hợp nhiên liệu cũng khiến các chi tiết động cơ không được bôi trơn tối ưu, ảnh hưởng đến tuổi thọ. Do những hạn chế về hiệu suất tiêu hao nhiên liệu và đặc biệt là vấn đề ô nhiễm khí thải, động cơ 2 kỳ ngày càng ít được ứng dụng trong sản xuất ô tô hiện đại, chủ yếu chỉ còn thấy ở các loại động cơ nhỏ như trong máy cắt cỏ, cưa máy hoặc một số loại xe máy cũ.
Phân loại động cơ đốt trong được thực hiện dựa theo đặc trưng động cơ
Động cơ 4 Kỳ: Cơ chế hoạt động và Lợi ích
Trong khi đó, động cơ 4 kỳ tách biệt rõ ràng bốn quá trình nạp, nén, cháy-giãn nở và thải khí thành bốn hành trình piston riêng biệt, tương ứng với hai vòng quay của trục khuỷu để hoàn thành một chu kỳ công. Cụ thể, piston di chuyển xuống để nạp (kỳ 1), đi lên để nén (kỳ 2), bị đẩy xuống do khí cháy giãn nở (kỳ 3 – kỳ sinh công), và đi lên để đẩy khí thải ra ngoài (kỳ 4). Mặc dù nguyên lý hoạt động có vẻ phức tạp hơn, việc phân tách các kỳ làm việc giúp động cơ 4 kỳ tối ưu hóa quá trình nạp và thải, giảm thiểu sự pha trộn giữa khí mới và khí thải. Đặc biệt, động cơ 4 kỳ có hệ thống bôi trơn độc lập (nhớt được chứa ở đáy động cơ và bơm đi bôi trơn các chi tiết), giúp giảm ma sát, tăng tuổi thọ động cơ và giảm đáng kể lượng khí thải so với động cơ 2 kỳ. Với những ưu điểm vượt trội về hiệu suất nhiên liệu, độ bền bỉ và khả năng đáp ứng các tiêu chuẩn khí thải ngày càng nghiêm ngặt (như Euro 5, Euro 6), động cơ 4 kỳ đã trở thành tiêu chuẩn và được trang bị trên hầu hết các dòng xe ô tô con và xe thương mại hiện đại trên toàn thế giới. Trung bình, một động cơ ô tô chạy ở tốc độ khoảng 3000 vòng/phút sẽ trải qua hàng nghìn chu kỳ đốt cháy mỗi phút.

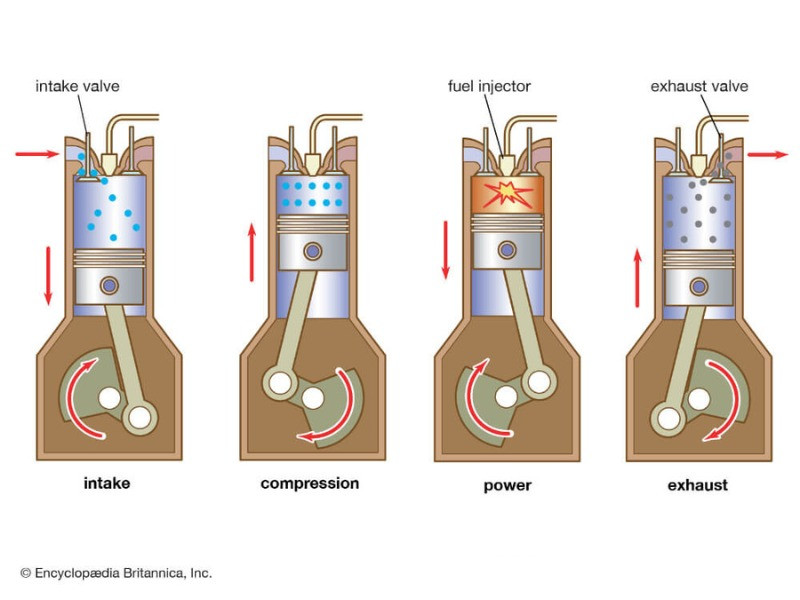

Phân loại động cơ đốt trong 4 kỳ
Phân loại Dựa trên Phương pháp Tạo Hòa Khí
Hòa khí là hỗn hợp của nhiên liệu và không khí với tỷ lệ phù hợp để quá trình cháy diễn ra hiệu quả nhất. Cách thức pha trộn nhiên liệu và không khí trước khi nó tham gia vào quá trình cháy là một tiêu chí quan trọng để phân loại động cơ đốt trong. Có hai phương pháp chính để tạo hòa khí: tạo hỗn hợp bên ngoài xi lanh hoặc tạo hỗn hợp trực tiếp bên trong xi lanh.
Tạo Hỗn hợp Bên Ngoài: Áp dụng cho loại động cơ nào?
Phương pháp tạo hỗn hợp bên ngoài xi lanh là cách thức truyền thống, trong đó không khí và nhiên liệu được pha trộn với nhau trước khi đi vào buồng đốt. Công việc này thường được thực hiện bởi bộ chế hòa khí (carburetor) hoặc hệ thống phun xăng đơn điểm (single-point fuel injection) đặt ở đường ống nạp. Hỗn hợp khí này sau đó được hút vào xi lanh trong kỳ nạp và chờ được đốt cháy bởi tia lửa điện từ bugi (áp dụng cho động cơ xăng). Phương pháp này có cấu tạo tương đối đơn giản, dễ sửa chữa. Tuy nhiên, nó có nhược điểm là khó kiểm soát chính xác tỷ lệ hòa khí trong mọi điều kiện hoạt động và dễ bị thất thoát nhiên liệu trong quá trình nạp, dẫn đến hiệu suất nhiên liệu không cao và lượng khí thải độc hại hơn. Phương pháp tạo hỗn hợp bên ngoài chủ yếu được ứng dụng trên các thế hệ động cơ xăng đời cũ và một số loại động cơ chạy bằng khí gas.
Tạo Hỗn hợp Bên Trong: Cơ chế và ứng dụng phổ biến
Ngược lại, phương pháp tạo hỗn hợp bên trong xi lanh là cách tiếp cận hiện đại hơn, đặc biệt hiệu quả trong việc kiểm soát quá trình cháy. Với phương pháp này, không khí và nhiên liệu không được pha trộn sẵn bên ngoài. Thay vào đó, chỉ có không khí được nạp vào xi lanh (đối với động cơ diesel) hoặc không khí được nạp vào và sau đó nhiên liệu được phun trực tiếp vào xi lanh trong kỳ nén hoặc đầu kỳ giãn nở (đối với động cơ phun xăng trực tiếp – GDI). Việc phun nhiên liệu được thực hiện bởi hệ thống bơm cao áp và vòi phun chính xác cao.

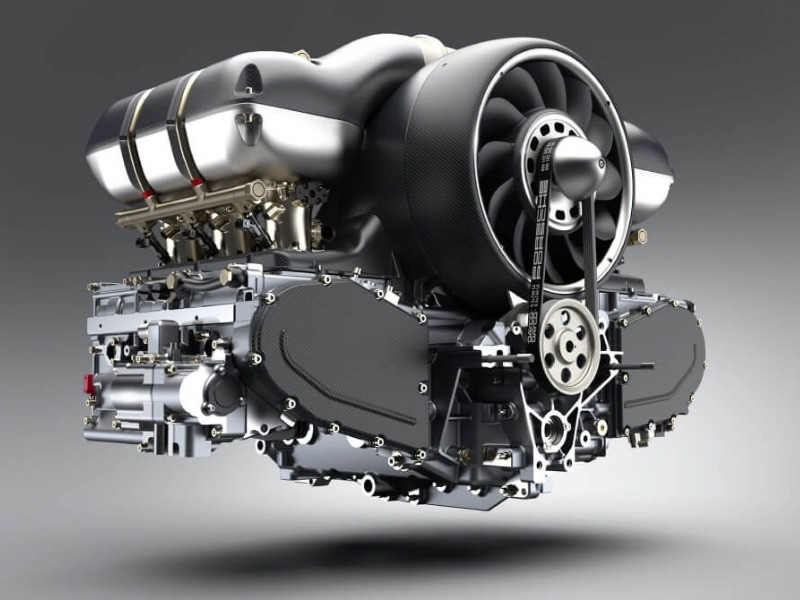

Phân loại động cơ đốt trong sử dụng phương pháp tạo hỗn hợp khí bên ngoài
Trong trường hợp của động cơ diesel, nhiên liệu tự bốc cháy khi gặp không khí nén nóng. Đối với động cơ xăng phun trực tiếp, tia lửa điện từ bugi vẫn cần thiết để đốt cháy hỗn hợp. Ưu điểm vượt trội của phương pháp tạo hỗn hợp bên trong là khả năng kiểm soát chính xác lượng nhiên liệu được phun vào từng xi lanh theo điều kiện vận hành, tối ưu hóa tỷ lệ hòa khí, tăng hiệu suất đốt cháy, giảm tiêu hao nhiên liệu và hạn chế đáng kể lượng khí thải độc hại. Phương pháp này là tiêu chuẩn trên hầu hết các động cơ diesel hiện đại và ngày càng phổ biến trên các động cơ xăng phun xăng trực tiếp (GDI), góp phần nâng cao hiệu suất và giảm khí thải cho xe ô tô.
Phân loại Theo Hệ thống Làm mát Động cơ
Quá trình đốt cháy nhiên liệu tạo ra một lượng nhiệt khổng lồ bên trong động cơ. Nếu không được kiểm soát, nhiệt độ cao có thể gây hỏng hóc nghiêm trọng cho các chi tiết động cơ, đặc biệt là piston và xi lanh (gây bó kẹt). Do đó, hệ thống làm mát đóng vai trò cực kỳ quan trọng trong việc duy trì nhiệt độ hoạt động tối ưu cho động cơ. Dựa vào môi chất sử dụng để tản nhiệt, người ta phân loại động cơ đốt trong theo hai phương pháp chính: làm mát bằng nước và làm mát bằng không khí.
Làm mát bằng Nước: Cơ chế tuần hoàn nhiệt
Phương pháp làm mát bằng nước là phương pháp phổ biến nhất trong các xe ô tô hiện đại. Hệ thống sử dụng nước hoặc hỗn hợp của nước cất và chất chống đông (như etylen glycol) làm môi chất làm mát. Chất lỏng này được bơm tuần hoàn qua các kênh rỗng (gọi là áo nước) bao quanh các bộ phận nóng nhất của động cơ như xi lanh và nắp máy. Chất lỏng hấp thụ nhiệt từ các chi tiết động cơ và sau đó được bơm đến bộ tản nhiệt (két nước) đặt ở phía trước xe. Tại két nước, nhiệt độ của chất lỏng được trao đổi với không khí bên ngoài thông qua các lá tản nhiệt mỏng, quá trình này được hỗ trợ bởi luồng gió tự nhiên khi xe chạy hoặc quạt làm mát. Chất lỏng đã được làm mát lại tiếp tục tuần hoàn trở lại động cơ. Ưu điểm của hệ thống làm mát bằng nước là khả năng làm mát đồng đều hơn, kiểm soát nhiệt độ chính xác hơn và giảm tiếng ồn phát ra từ động cơ. Dung tích hệ thống làm mát trên một chiếc xe con thông thường có thể dao động từ 5 đến 10 lít chất lỏng.

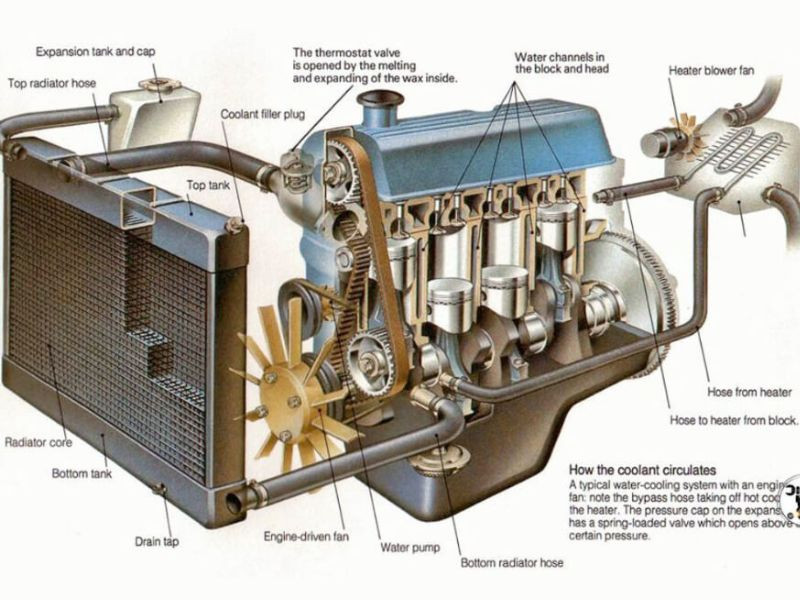

Hệ thống làm mát bằng nước động cơ và phân loại động cơ đốt trong
Làm mát bằng Không khí: Ưu điểm trong thiết kế
Phương pháp làm mát bằng không khí sử dụng trực tiếp luồng không khí xung quanh để tản nhiệt cho động cơ. Thay vì có các kênh chứa chất lỏng, các bộ phận nóng như xi lanh và nắp máy được thiết kế với các cánh tản nhiệt hoặc gờ nổi kéo dài bề mặt tiếp xúc với không khí. Diện tích bề mặt lớn này giúp tăng cường quá trình trao đổi nhiệt đối lưu với không khí bên ngoài khi động cơ hoạt động. Luồng không khí có thể là do xe di chuyển tạo ra hoặc do quạt gió cưỡng bức. Ưu điểm chính của hệ thống làm mát bằng không khí là cấu tạo đơn giản, nhẹ hơn, ít bộ phận hơn (không có bơm nước, két nước, ống dẫn), giảm thiểu rủi ro rò rỉ chất lỏng. Tuy nhiên, hệ thống này kém hiệu quả hơn trong việc làm mát đồng đều và kiểm soát nhiệt độ chính xác so với hệ thống làm mát bằng nước, đặc biệt là trong điều kiện vận hành khắc nghiệt hoặc tốc độ thấp. Phương pháp làm mát bằng không khí thường được áp dụng trên các động cơ nhỏ, đơn giản hoặc các loại xe chuyên dụng như xe máy, máy phát điện hoặc một số mẫu xe ô tô cổ điển.
Tầm quan trọng của Việc Phân loại Động cơ Đối với Ngành Công Nghiệp Ô tô
Việc phân loại động cơ đốt trong không chỉ là kiến thức lý thuyết mà còn mang ý nghĩa thực tiễn sâu sắc đối với các nhà sản xuất ô tô và kỹ sư thiết kế. Hiểu rõ các tiêu chí phân loại và đặc tính của từng loại động cơ giúp họ lựa chọn giải pháp phù hợp nhất cho từng dòng xe cụ thể, đáp ứng các yêu cầu về hiệu suất, tiết kiệm nhiên liệu, độ bền, chi phí sản xuất và quan trọng nhất là tuân thủ các tiêu chuẩn khí thải ngày càng khắt khe trên toàn cầu.
Ứng dụng của từng loại động cơ trong thiết kế xe
Mỗi loại động cơ, dựa trên cách phân loại động cơ đốt trong, đều có những ưu thế riêng và được ứng dụng vào các loại xe khác nhau. Ví dụ, động cơ xăng 4 kỳ phun xăng trực tiếp (GDI) với hệ thống làm mát bằng nước là lựa chọn phổ biến cho các xe con, mang lại sự cân bằng giữa hiệu suất, sự êm ái và khả năng đáp ứng các tiêu chuẩn khí thải hiện đại. Trong khi đó, động cơ diesel 4 kỳ với hệ thống phun nhiên liệu trực tiếp và làm mát bằng nước là trụ cột cho các xe tải, xe bus, và xe SUV cỡ lớn, nơi yêu cầu mô-men xoắn cao, khả năng kéo tải nặng và hiệu quả nhiên liệu trên quãng đường dài là ưu tiên hàng đầu. Sự tiến bộ trong công nghệ vật liệu và hệ thống điều khiển điện tử ngày càng giúp tối ưu hóa hiệu suất của từng loại động cơ.
Xu hướng phát triển động cơ đốt trong hiện đại
Mặc dù động cơ điện đang dần trở nên phổ biến, động cơ đốt trong vẫn tiếp tục được nghiên cứu và phát triển để nâng cao hiệu quả hoạt động và giảm tác động đến môi trường. Xu hướng hiện đại bao gồm giảm dung tích xi lanh nhưng tăng cường công suất bằng tăng áp (turbocharging), sử dụng hệ thống phun nhiên liệu cực kỳ chính xác, áp dụng công nghệ van biến thiên (variable valve timing), và cải tiến hệ thống kiểm soát khí thải. Các công nghệ này giúp động cơ đốt trong đáp ứng tốt hơn các tiêu chuẩn khí thải mới và cạnh tranh về hiệu quả tiêu hao nhiên liệu. Việc phân loại động cơ đốt trong theo các tiêu chí trên sẽ tiếp tục là cơ sở để đánh giá và so sánh các công nghệ mới này.
Việc phân loại động cơ đốt trong dựa trên các tiêu chí như loại nhiên liệu, chu kỳ hoạt động của piston, phương pháp tạo hòa khí và hệ thống làm mát cung cấp một cái nhìn tổng quan về sự đa dạng và phức tạp của công nghệ động cơ xe ô tô. Mỗi cách phân loại đều làm nổi bật những đặc điểm riêng, ảnh hưởng trực tiếp đến hiệu suất, độ bền và mức độ thân thiện với môi trường của xe. Hiểu rõ những khác biệt này không chỉ giúp người tiêu dùng lựa chọn chiếc xe phù hợp với nhu cầu mà còn cho thấy sự phát triển không ngừng của ngành kỹ thuật ô tô trong việc tối ưu hóa nguồn năng lượng truyền thống.
FAQs về Phân loại Động cơ Đốt trong
1. Tại sao động cơ diesel thường bền hơn động cơ xăng?
Động cơ diesel hoạt động với tỷ số nén và áp suất buồng đốt cao hơn nhiều so với động cơ xăng. Do đó, các bộ phận của động cơ diesel như piston, xi lanh, trục khuỷu, thanh truyền được chế tạo từ vật liệu bền chắc hơn (thường là gang) và có cấu trúc vững chãi hơn để chịu được tải trọng lớn. Điều này góp phần làm tăng độ bền và tuổi thọ tổng thể của động cơ diesel.
2. Động cơ 2 kỳ còn được sử dụng trong xe ô tô không?
Hiện nay, động cơ 2 kỳ gần như không còn được sử dụng trong sản xuất xe ô tô hiện đại do những hạn chế lớn về hiệu suất nhiên liệu, lượng khí thải độc hại (đặc biệt là khói trắng) và tuổi thọ thấp hơn so với động cơ 4 kỳ. Chúng chủ yếu còn xuất hiện trong các ứng dụng nhỏ như xe máy đời cũ, máy cưa, máy cắt cỏ, nơi ưu tiên sự đơn giản và trọng lượng nhẹ hơn.
3. Hệ thống làm mát bằng nước và làm mát bằng không khí, hệ thống nào hiệu quả hơn cho xe ô tô?
Đối với xe ô tô hiện đại, hệ thống làm mát bằng nước nhìn chung hiệu quả hơn. Nó cung cấp khả năng làm mát đồng đều hơn cho toàn bộ động cơ, giúp duy trì nhiệt độ hoạt động tối ưu chính xác hơn, giảm nguy cơ quá nhiệt cục bộ và giúp giảm tiếng ồn phát ra từ động cơ. Hệ thống làm mát bằng không khí đơn giản và nhẹ hơn, nhưng kém hiệu quả hơn trong việc kiểm soát nhiệt độ, đặc biệt với các động cơ công suất lớn hoặc trong điều kiện vận hành dừng/chạy liên tục ở đô thị.
4. “Tạo hòa khí bên trong” khác gì so với “tạo hòa khí bên ngoài”?
Tạo hòa khí bên ngoài là quá trình pha trộn nhiên liệu và không khí diễn ra trước khi hỗn hợp đi vào xi lanh (ví dụ: bộ chế hòa khí hoặc phun xăng đơn điểm). Tạo hòa khí bên trong là quá trình pha trộn nhiên liệu và không khí diễn ra bên trong xi lanh (ví dụ: phun diesel trực tiếp hoặc phun xăng trực tiếp GDI), cho phép kiểm soát chính xác hơn tỷ lệ hỗn hợp và thời điểm phun, từ đó cải thiện hiệu suất đốt cháy và giảm khí thải.
5. Tỷ số nén của động cơ có ý nghĩa gì?
Tỷ số nén là tỷ lệ giữa thể tích trong xi lanh khi piston ở điểm chết dưới (BDC) và thể tích khi piston ở điểm chết trên (TDC). Tỷ số nén cao hơn thường giúp động cơ hoạt động hiệu quả hơn do có thể trích xuất nhiều năng lượng hơn từ quá trình đốt cháy. Động cơ diesel có tỷ số nén rất cao (thường 16:1 đến 22:1) vì chỉ nén không khí để tự bốc cháy nhiên liệu. Động cơ xăng có tỷ số nén thấp hơn (thường 8:1 đến 12:1) để tránh hiện tượng kích nổ (đốt cháy không kiểm soát) trước khi bugi đánh lửa.
