Trong hệ thống động cơ đốt trong hiện đại, việc đo lường chính xác lượng không khí nạp vào là yếu tố then chốt quyết định hiệu suất và khả năng vận hành. Cảm biến lưu lượng khí nạp (hay còn gọi là cảm biến MAF) đóng vai trò không thể thiếu trong việc cung cấp dữ liệu quan trọng này cho bộ điều khiển trung tâm của xe.
Cảm Biến Lưu Lượng Khí Nạp Là Gì?
Cảm biến lưu lượng khí nạp (Mass Air Flow Sensor – MAF) là một bộ phận quan trọng trong hệ thống quản lý động cơ của các loại ô tô sử dụng hệ thống phun nhiên liệu điện tử. Nó được đặt ở vị trí chiến lược, thường là nằm giữa hộp lọc gió và cổ hút gió vào buồng đốt. Chức năng chính của cảm biến MAF là đo lường khối lượng không khí thực tế đi vào động cơ trong mỗi đơn vị thời gian. Thông tin này là cực kỳ quan trọng để Bộ điều khiển động cơ (ECU – Engine Control Unit) có thể tính toán và điều chỉnh lượng nhiên liệu cần phun vào xi lanh, đảm bảo tỷ lệ hòa khí tối ưu cho quá trình đốt cháy.
Việc đo lường khối lượng khí nạp chính xác giúp ECU kiểm soát chặt chẽ tỷ lệ không khí/nhiên liệu, một yếu tố ảnh hưởng trực tiếp đến công suất, hiệu quả sử dụng nhiên liệu và lượng khí thải. Không khí có mật độ thay đổi tùy thuộc vào nhiệt độ, áp suất khí quyển và độ cao. Do đó, việc đo khối lượng thay vì chỉ thể tích giúp hệ thống phun nhiên liệu hoạt động chính xác hơn trong các điều kiện môi trường khác nhau. Nếu cảm biến lưu lượng khí nạp bị lỗi hoặc cung cấp dữ liệu không chính xác, động cơ có thể gặp phải nhiều vấn đề như chạy không ổn định, giảm công suất, tăng tiêu thụ nhiên liệu hoặc đèn báo lỗi động cơ (Check Engine) sáng.
_1641177789.png)
Vị trí lắp đặt của cảm biến lưu lượng khí nạp thường là sau bộ lọc gió. Điều này giúp nó đo được lượng không khí đã được làm sạch trước khi đi vào hệ thống hút. Cấu tạo của cảm biến MAF được thiết kế để chịu được luồng không khí tốc độ cao và các rung động trong khoang động cơ, đồng thời vẫn đảm bảo độ nhạy và độ chính xác cao trong quá trình hoạt động. Sự chính xác của dữ liệu từ cảm biến MAF là nền tảng cho các tính toán phức tạp của ECU liên quan đến thời điểm phun nhiên liệu, góc đánh lửa sớm và thậm chí là điều khiển hộp số tự động.
Vị trí lắp đặt cảm biến lưu lượng khí nạp giữa lọc gió và ống nạp
Cấu Tạo Cơ Bản Của Cảm Biến MAF
Mặc dù có nhiều loại cảm biến lưu lượng khí nạp khác nhau về nguyên lý hoạt động, nhưng cấu tạo chung của chúng thường bao gồm một số thành phần cơ bản để thực hiện nhiệm vụ đo lường và truyền tín hiệu. Các loại cảm biến MAF hiện đại, đặc biệt là loại dây nhiệt hoặc màng nhiệt, thường có cấu tạo phức tạp hơn để đạt được độ chính xác và phản ứng nhanh.
Thông thường, một cảm biến MAF bao gồm một thân cảm biến được lắp đặt trong đường ống nạp, một đầu cảm biến chứa các phần tử đo lường nhạy cảm với luồng không khí, và một đầu nối điện để truyền tín hiệu đến ECU. Bên trong đầu cảm biến, tùy thuộc vào loại, có thể chứa các điện trở nhiệt, dây nhiệt (thường làm bằng bạch kim), màng nhiệt, hoặc các mạch điện tử xử lý tín hiệu ban đầu. Các phần tử này được thiết kế để tương tác trực tiếp với luồng không khí đi qua và tạo ra một tín hiệu điện tương ứng với khối lượng hoặc tốc độ dòng khí.

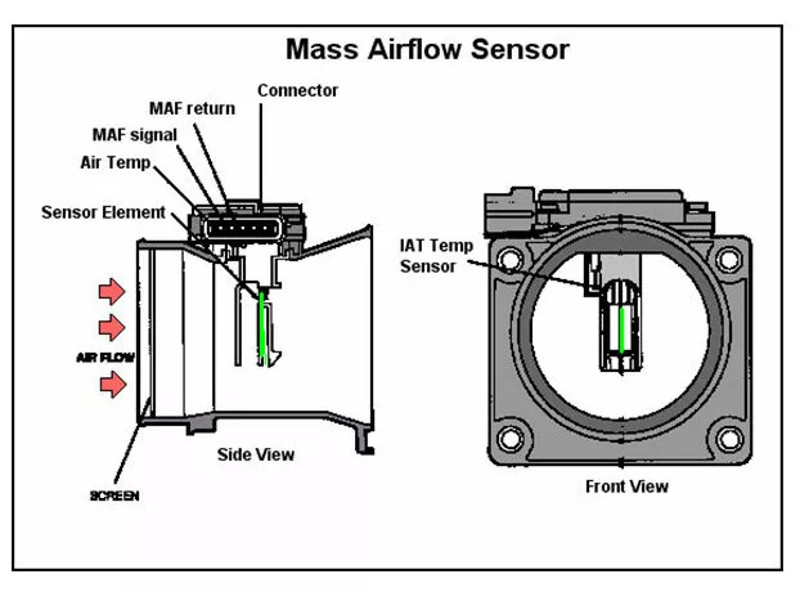

Sơ đồ cấu tạo bên trong của cảm biến lưu lượng khí nạp dây nhiệt
Một thành phần quan trọng thường được tích hợp cùng với cảm biến MAF là cảm biến nhiệt độ khí nạp (Intake Air Temperature – IAT). Dữ liệu về nhiệt độ khí nạp là cần thiết để ECU tính toán chính xác mật độ không khí và từ đó suy ra khối lượng khí nạp. Tín hiệu điện áp hoặc tần số được tạo ra bởi cảm biến lưu lượng khí nạp sẽ được gửi về ECU. ECU sẽ sử dụng tín hiệu này kết hợp với dữ liệu từ các cảm biến khác (như cảm biến vị trí bướm ga, cảm biến oxy…) để xác định lượng nhiên liệu tối ưu cần phun, thời điểm đánh lửa và các thông số vận hành khác của động cơ. Độ chính xác và độ tin cậy của cấu tạo bên trong cảm biến MAF quyết định khả năng hoạt động ổn định của toàn bộ hệ thống quản lý động cơ.
Nguyên Lý Hoạt Động Của Cảm Biến MAF Dây Nhiệt
Cảm biến lưu lượng khí nạp loại dây nhiệt (Hot Wire MAF) là loại phổ biến nhất hiện nay và hoạt động dựa trên nguyên lý làm mát bởi luồng không khí. Cấu trúc chính của nó bao gồm một hoặc hai dây điện trở mỏng, thường được làm bằng bạch kim, được đặt trực tiếp trong đường đi của luồng khí nạp. Một trong những dây này được gọi là dây nhiệt, và nó được mạch điều khiển duy trì ở một nhiệt độ không đổi, cao hơn đáng kể so với nhiệt độ của luồng khí nạp (ví dụ, khoảng 200°C). Dây còn lại thường là cảm biến nhiệt độ khí nạp, đo nhiệt độ môi trường của luồng khí trước khi nó đi qua dây nhiệt.
Khi động cơ hoạt động, không khí đi qua đường ống nạp và làm mát dây nhiệt. Lượng không khí càng lớn, hiệu ứng làm mát càng mạnh. Để duy trì dây nhiệt ở nhiệt độ không đổi, mạch điều khiển phải tăng cường độ dòng điện chạy qua nó để bù đắp cho lượng nhiệt bị mất do không khí làm mát. Cường độ dòng điện cần thiết để duy trì nhiệt độ của dây nhiệt tỷ lệ thuận với khối lượng không khí đi qua cảm biến. Ví dụ, khi động cơ hoạt động ở tốc độ cầm chừng, lượng khí nạp ít, dây nhiệt bị làm mát ít và chỉ cần một dòng điện nhỏ để duy trì nhiệt độ. Khi người lái nhấn ga và lượng khí nạp tăng lên đáng kể, dây nhiệt sẽ bị làm mát nhiều hơn, và mạch điều khiển sẽ cung cấp một dòng điện lớn hơn nhiều để giữ nguyên nhiệt độ của dây.
Sự thay đổi của cường độ dòng điện (hoặc điện áp tương ứng) này được chuyển đổi thành tín hiệu điện tử (thường là tín hiệu điện áp hoặc tần số) và gửi về ECU. ECU nhận tín hiệu này như một thông tin trực tiếp về khối lượng không khí đang đi vào động cơ. Dựa trên dữ liệu này cùng với các thông tin khác từ cảm biến IAT và các cảm biến khác, ECU sẽ tính toán lượng nhiên liệu cần phun để đạt được tỷ lệ hòa khí lý tưởng cho mọi chế độ hoạt động của động cơ, từ đó tối ưu hóa hiệu suất, giảm tiêu thụ nhiên liệu và giảm thiểu khí thải độc hại.
So Sánh Các Loại Cảm Biến Lưu Lượng Khí Nạp Phổ Biến
Trong lịch sử phát triển của ô tô, đã có một số công nghệ cảm biến lưu lượng khí nạp được sử dụng. Hai loại phổ biến nhất mà chúng ta thường gặp là cảm biến MAF kiểu cánh gạt (Vane Meter) và cảm biến MAF kiểu dây nhiệt (Hot Wire). Mỗi loại có những đặc điểm, ưu nhược điểm riêng biệt, dẫn đến sự thay đổi về mức độ phổ biến trên các dòng xe hiện đại.
Cảm Biến MAF Kiểu Cánh Gạt (Vane Meter)
Cảm biến MAF kiểu cánh gạt là một trong những loại cảm biến lưu lượng khí nạp ra đời sớm hơn. Nguyên lý hoạt động của nó dựa trên việc đo góc lệch của một cánh gạt (hoặc tấm chắn) được đặt trong đường ống nạp. Khi không khí đi qua, nó đẩy cánh gạt này. Lượng không khí đi vào càng nhiều, lực tác động lên cánh gạt càng lớn và góc lệch của nó càng lớn. Cánh gạt này được nối cơ học với một biến trở (potentiometer). Khi cánh gạt lệch, con trượt trên biến trở di chuyển, làm thay đổi giá trị điện trở.
Sự thay đổi giá trị điện trở này tạo ra một tín hiệu điện áp tương ứng với góc lệch của cánh gạt, và tín hiệu này được gửi đến ECU. ECU dịch tín hiệu điện áp này thành thông tin về lưu lượng (thường là thể tích) không khí đi qua. Mặc dù đơn giản về mặt cơ khí, loại cảm biến này có nhược điểm đáng kể. Bản thân cánh gạt và cấu trúc của nó tạo ra một vật cản trong đường ống nạp, làm giảm lưu lượng khí nạp tối đa và ảnh hưởng đến công suất động cơ. Ngoài ra, các bộ phận cơ khí chuyển động (cánh gạt, khớp nối, biến trở) dễ bị mài mòn theo thời gian, dẫn đến sai số và giảm độ bền. Kích thước cồng kềnh cũng là một hạn chế khiến loại này ít được sử dụng trên các dòng xe đời mới.
Cảm Biến MAF Kiểu Dây Nhiệt (Hot Wire)
Như đã mô tả chi tiết ở phần trước, cảm biến MAF kiểu dây nhiệt hoạt động dựa trên nguyên lý đo dòng điện cần thiết để giữ cho dây nhiệt ở nhiệt độ không đổi khi bị làm mát bởi luồng khí nạp. So với loại cánh gạt, cảm biến MAF dây nhiệt mang lại nhiều ưu điểm vượt trội. Thứ nhất, nó tạo ra rất ít vật cản trong đường ống nạp do chỉ có dây nhiệt và một vài thành phần nhỏ khác nằm trong luồng khí, giúp tối ưu hóa lưu lượng khí nạp và công suất động cơ.
Thứ hai, loại này có khả năng phản ứng rất nhanh với sự thay đổi của lưu lượng khí nạp, cho phép ECU điều chỉnh lượng nhiên liệu kịp thời theo điều kiện vận hành thay đổi đột ngột (ví dụ: khi nhấn ga gấp). Thứ ba, do không có bộ phận chuyển động cơ học, độ bền của cảm biến MAF dây nhiệt thường cao hơn. Tuy nhiên, nhược điểm chính của nó là độ nhạy cảm với bụi bẩn, dầu và các chất gây ô nhiễm khác trong không khí. Các chất bẩn này có thể bám vào dây nhiệt, làm sai lệch khả năng đo lường nhiệt và dẫn đến tín hiệu không chính xác. Dây nhiệt bạch kim cũng khá mỏng manh và có thể bị đứt nếu thao tác không cẩn thận khi bảo dưỡng.
_1641177919.png)
Dấu Hiệu Khi Cảm Biến MAF Gặp Lỗi
Khi cảm biến lưu lượng khí nạp bị lỗi, nó sẽ gửi tín hiệu không chính xác hoặc không gửi tín hiệu nào về ECU. Do ECU phụ thuộc rất nhiều vào dữ liệu từ cảm biến MAF để quản lý động cơ, sự cố này có thể gây ra nhiều triệu chứng rõ ràng ảnh hưởng đến hoạt động của xe. Nhận biết sớm các dấu hiệu này giúp chủ xe khắc phục kịp thời, tránh gây hư hỏng nặng hơn hoặc ảnh hưởng đến an toàn.
Một trong những dấu hiệu phổ biến nhất là đèn báo lỗi động cơ (Check Engine light) sáng trên bảng táp-lô. ECU có khả năng phát hiện khi tín hiệu từ cảm biến MAF nằm ngoài phạm vi hoạt động bình thường hoặc không tương ứng với dữ liệu từ các cảm biến khác. Động cơ có thể chạy không tải không ổn định, vòng tua máy lúc cao lúc thấp, hoặc thậm chí chết máy đột ngột, đặc biệt là khi xe dừng đèn đỏ hoặc nhả ga.
Xe có thể gặp khó khăn khi tăng tốc, cảm giác ì ạch hoặc bị giật cục khi đạp ga. Công suất động cơ bị giảm rõ rệt. Do ECU nhận khối lượng khí nạp sai, lượng nhiên liệu phun vào có thể quá nhiều hoặc quá ít, dẫn đến quá trình đốt cháy không hiệu quả. Tình trạng này thường gây ra hiện tượng xe hao xăng bất thường, do động cơ phải hoạt động kém hiệu quả hơn để đạt được tốc độ mong muốn hoặc do ECU cố gắng bù trừ bằng cách phun thừa nhiên liệu. Trong trường hợp xe số tự động, lỗi cảm biến MAF còn có thể ảnh hưởng đến hoạt động của hộp số, gây ra hiện tượng chuyển số giật cục hoặc không đúng thời điểm, bởi vì tín hiệu lưu lượng khí nạp cũng được sử dụng để tính toán tải trọng động cơ, một yếu tố quan trọng cho việc điều khiển sang số.
Các Nguyên Nhân Thường Gặp Gây Hỏng Cảm Biến MAF
Cảm biến lưu lượng khí nạp là một bộ phận tương đối bền bỉ, nhưng nó làm việc trong môi trường khắc nghiệt và có thể bị ảnh hưởng bởi một số yếu tố, dẫn đến hư hỏng hoặc hoạt động sai lệch. Việc hiểu rõ các nguyên nhân này giúp chúng ta có biện pháp phòng ngừa hoặc sửa chữa phù hợp.
Nguyên nhân phổ biến nhất khiến cảm biến MAF gặp sự cố là do bụi bẩn và dầu mỡ bám vào các phần tử nhạy cảm (dây nhiệt hoặc màng nhiệt). Không khí nạp vào động cơ, dù đã qua lọc, vẫn có thể chứa các hạt bụi mịn hoặc hơi dầu, đặc biệt là từ hệ thống thông hơi cacte hoặc khi sử dụng các loại lọc gió bằng vải cotton có tẩm dầu mà việc bảo dưỡng không đúng cách (tẩm quá nhiều dầu). Khi bụi bẩn và dầu bám vào dây nhiệt, nó tạo thành một lớp cách nhiệt, làm giảm hiệu quả làm mát của luồng không khí. Điều này khiến mạch điều khiển cung cấp một lượng dòng điện thấp hơn so với thực tế, dẫn đến ECU nhận tín hiệu khối lượng khí nạp thấp hơn so với lượng khí thực tế.
Ngoài ra, các chất gây ô nhiễm khác trong không khí hoặc trong hệ thống nạp cũng có thể gây hại. Hóa chất từ việc vệ sinh khoang động cơ không đúng cách, các mảnh vụn nhỏ từ bộ lọc gió bị hỏng, hoặc hơi ẩm ngưng tụ cũng có thể ảnh hưởng tiêu cực đến hoạt động của cảm biến MAF. Tuổi thọ của linh kiện điện tử và các kết nối điện cũng là một yếu tố. Theo thời gian, do rung động và chu kỳ nhiệt, các mối hàn hoặc dây dẫn bên trong cảm biến có thể bị đứt hoặc oxy hóa, gây ra tín hiệu chập chờn hoặc mất tín hiệu hoàn toàn. Việc lắp đặt không đúng cách hoặc va đập mạnh cũng có thể làm hỏng cấu trúc mỏng manh bên trong của cảm biến MAF, đặc biệt là loại dây nhiệt.
Cảm biến lưu lượng khí nạp đóng vai trò cực kỳ quan trọng trong việc duy trì hiệu suất, tiết kiệm nhiên liệu và giảm khí thải cho động cơ xe hiện đại. Hiểu về chức năng, cấu tạo, nguyên lý hoạt động cũng như các dấu hiệu và nguyên nhân gây lỗi của cảm biến MAF giúp chủ xe nhận biết vấn đề sớm và có biện pháp xử lý kịp thời.
Câu Hỏi Thường Gặp Về Cảm Biến Lưu Lượng Khí Nạp
Cảm biến lưu lượng khí nạp (MAF) làm gì trên ô tô?
Chức năng chính của cảm biến lưu lượng khí nạp là đo khối lượng không khí thực tế đi vào động cơ. Thông tin này được gửi đến ECU để tính toán lượng nhiên liệu cần phun nhằm đảm bảo tỷ lệ hòa khí tối ưu cho quá trình đốt cháy.
Cảm biến MAF thường được lắp đặt ở đâu?
Nó thường được đặt trong đường ống nạp của động cơ, sau bộ lọc gió và trước bướm ga (van tiết lưu).
Có những loại cảm biến lưu lượng khí nạp phổ biến nào?
Hai loại phổ biến nhất là loại cánh gạt (Vane Meter) và loại dây nhiệt (Hot Wire). Loại dây nhiệt được sử dụng rộng rãi hơn trên các xe đời mới nhờ hiệu quả và tốc độ phản hồi.
Làm sao để nhận biết cảm biến MAF trên xe bị lỗi?
Các dấu hiệu bao gồm đèn báo lỗi động cơ sáng, động cơ chạy không tải không ổn định, chết máy đột ngột, khó tăng tốc, giảm công suất, hao xăng hoặc hộp số tự động chuyển số giật cục.
Bụi bẩn có thể làm hỏng cảm biến MAF không?
Có, bụi bẩn, dầu mỡ và các chất ô nhiễm khác bám vào phần tử đo lường là nguyên nhân rất phổ biến gây sai lệch tín hiệu hoặc hỏng hẳn cảm biến lưu lượng khí nạp.
